DNSSEC - DNS 1x1

Patrick Koetter und Carsten Strotmann, sys4 AG

Created: 2022-03-08 Tue 09:56

Agenda

  1. Domain Name System Grundlagen
  2. Der DNS Namensraum
  3. DNS Namens-Auflösung
  4. Komponenten eines DNS-Systems
  5. DNS als Protokoll
  6. DNS-Delegation
  7. der SOA-Record
  8. der NS-Record

DNS - Das Domain Name System

DNS is like chess

the rules are simple

but the chances to loose the game

are endless

DNS - Das Domain Name System

  • Erste Grundlagen 1981-1983
  • Einführung im Internet von 1983 bis 1988
  • Ersatz für die statische "hosts.txt" Datei
  • Bis heute immer erneuert/erweitert
  • Skaliert mit dem Wachstum des Internet
  • Keine eigenen Sicherheits-Mechanismen

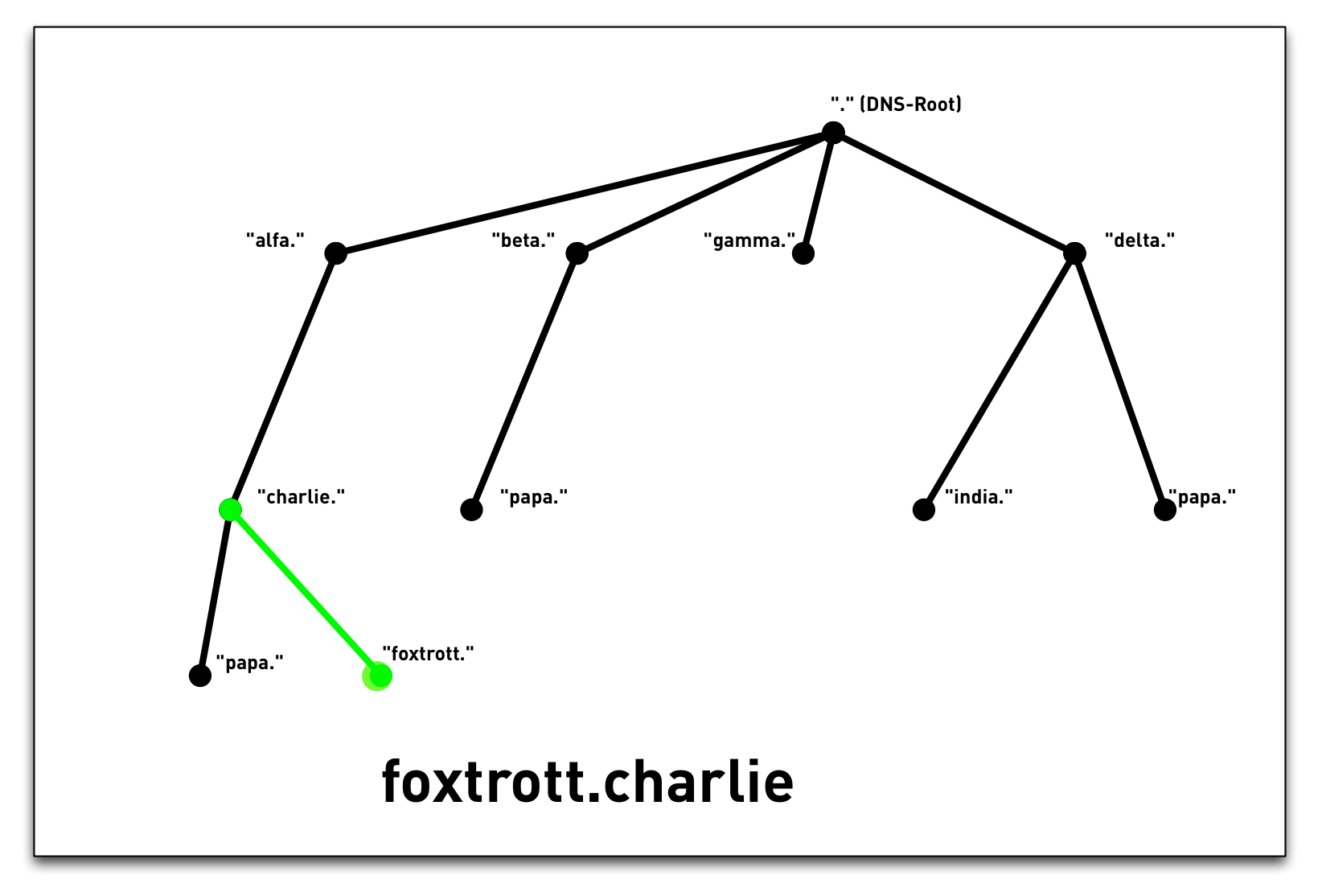

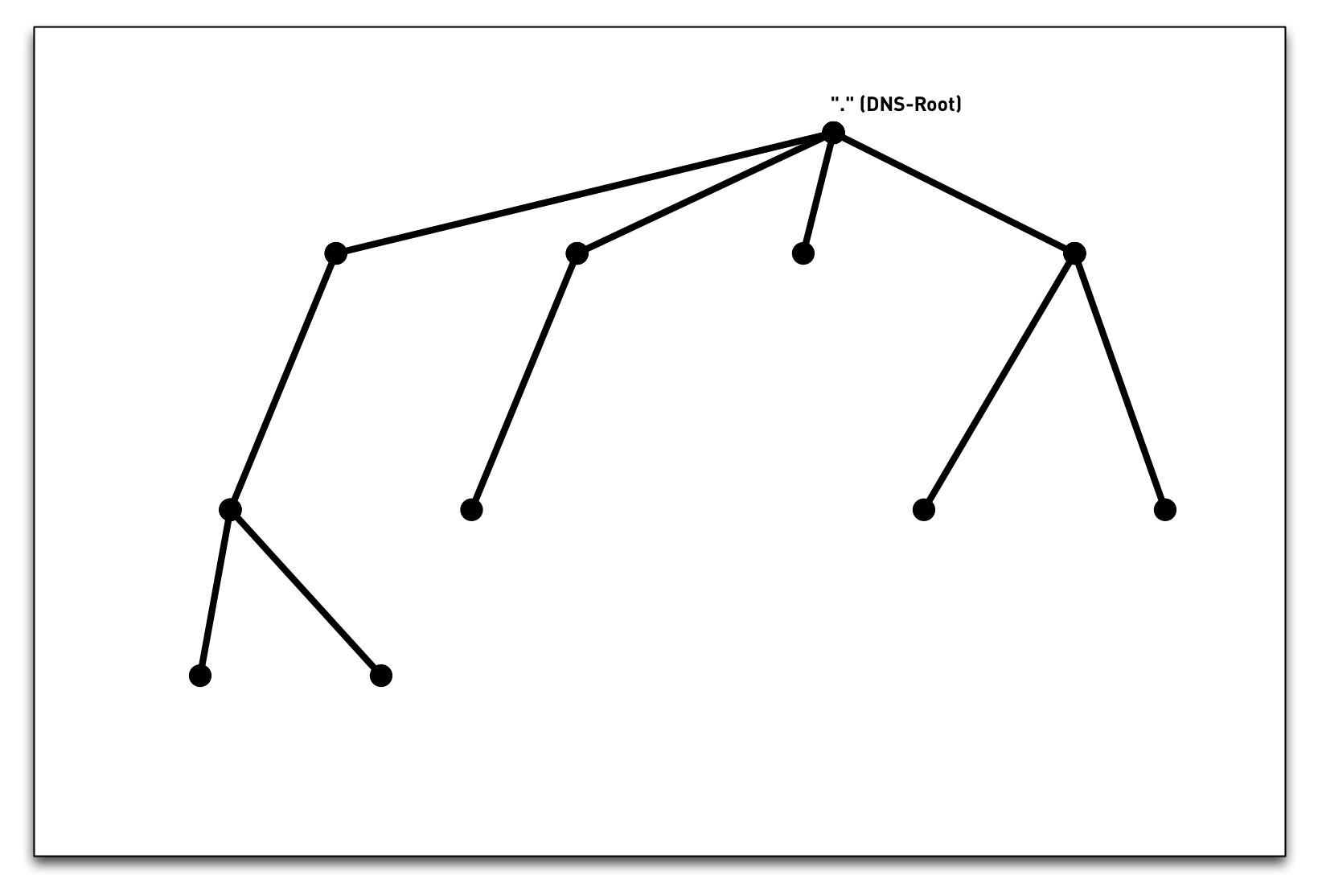

DNS Namensraum


DNS Namensraum

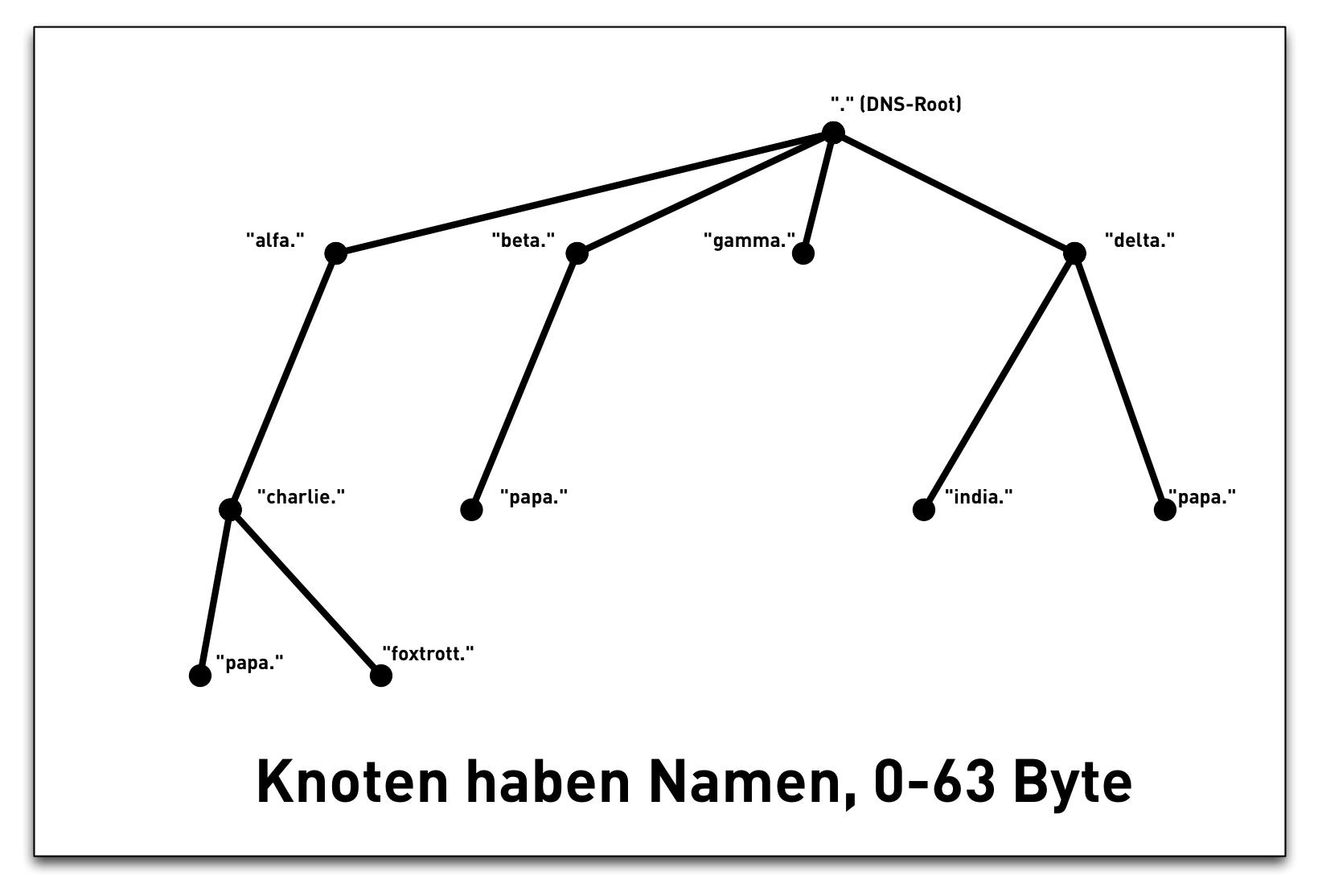

DNS Namensraum - "Label"


DNS Namensraum - "Label"


DNS Namensraum - "Label"

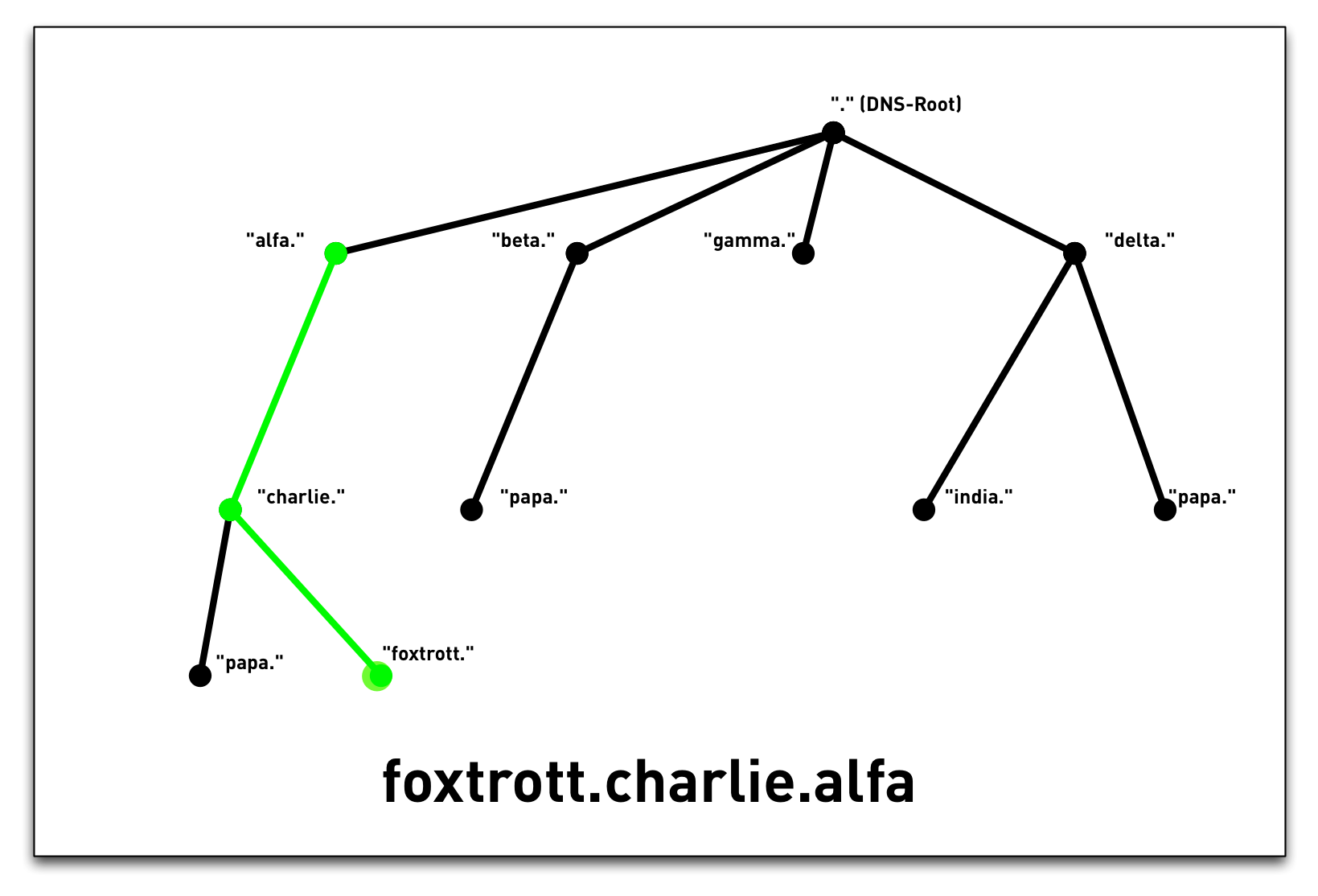

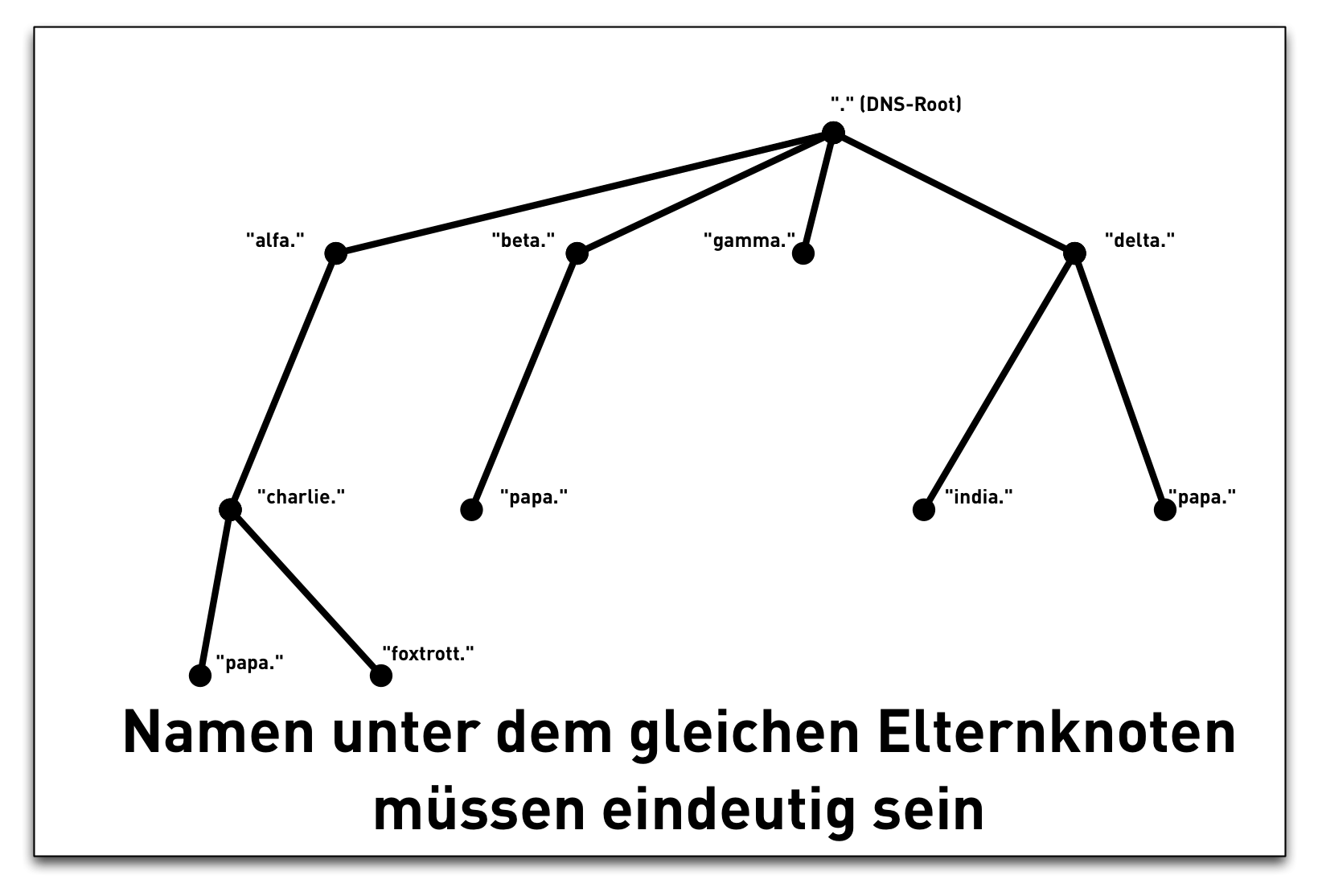

DNS Namensraum


DNS Namensraum


DNS Namensraum


DNS Namensraum


DNS Namensraum


DNS Namensraum


DNS Namensraum

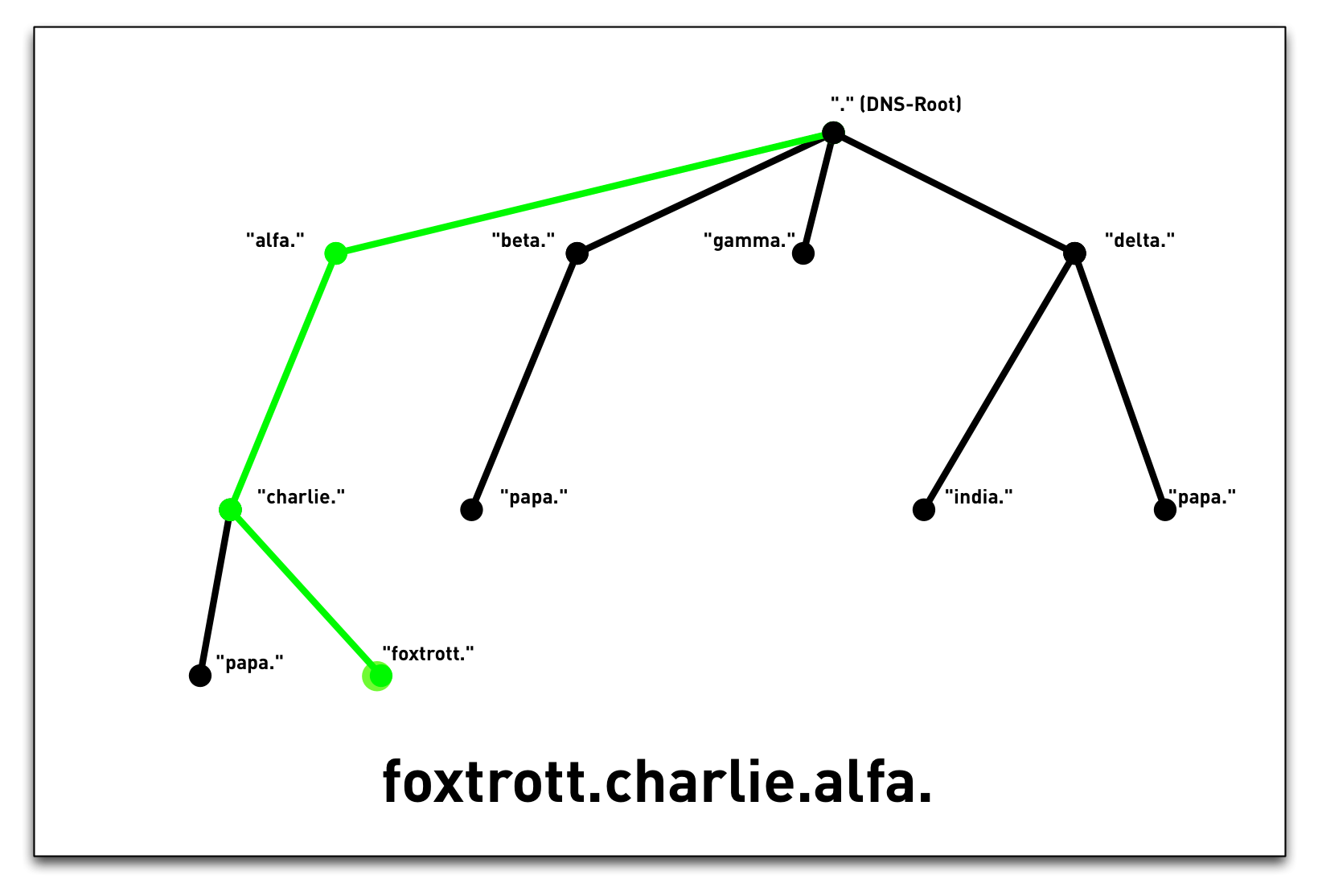

Internet Namensraum


Internet Namensraum

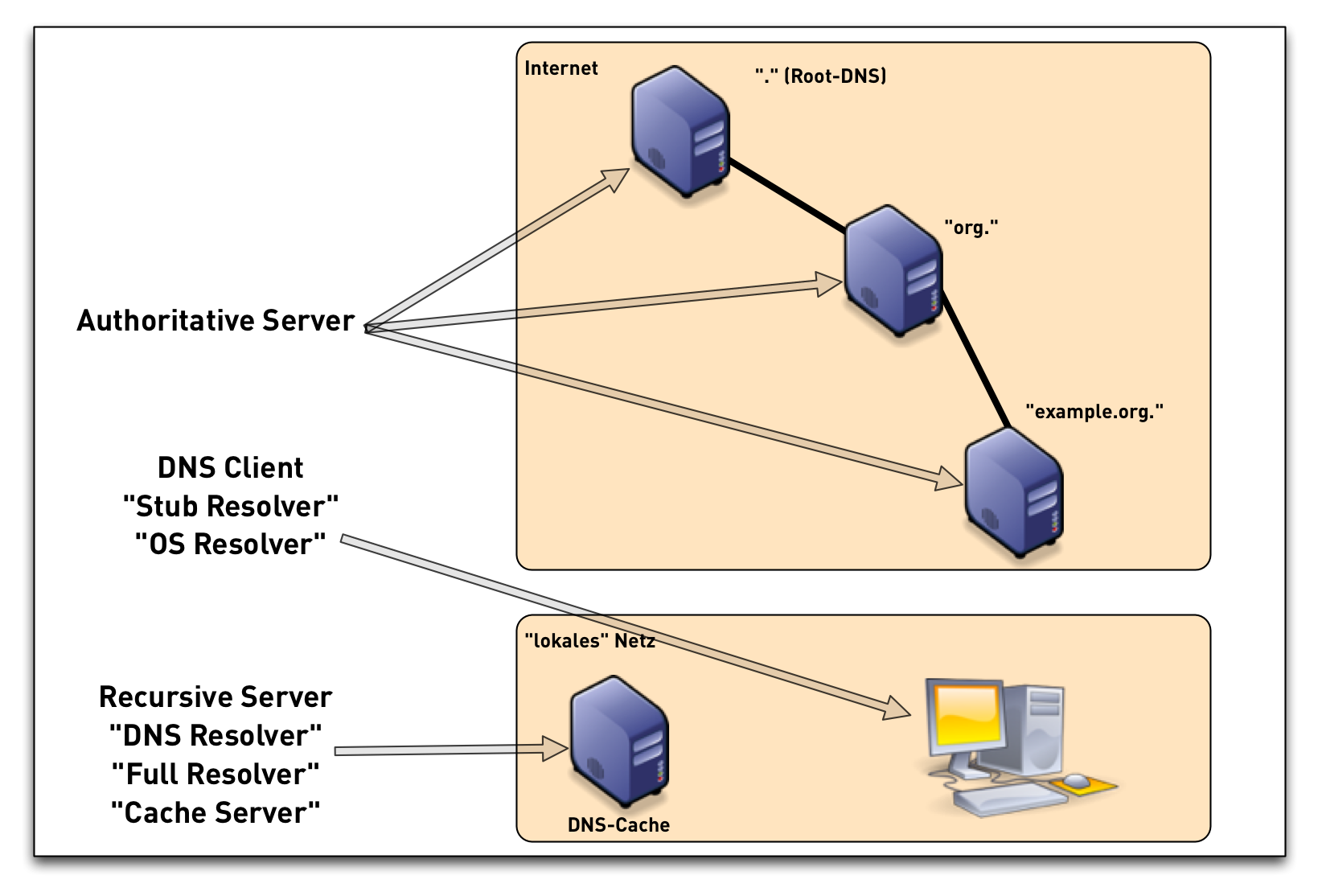

DNS Komponenten


DNS Komponenten - Hybrid-DNS

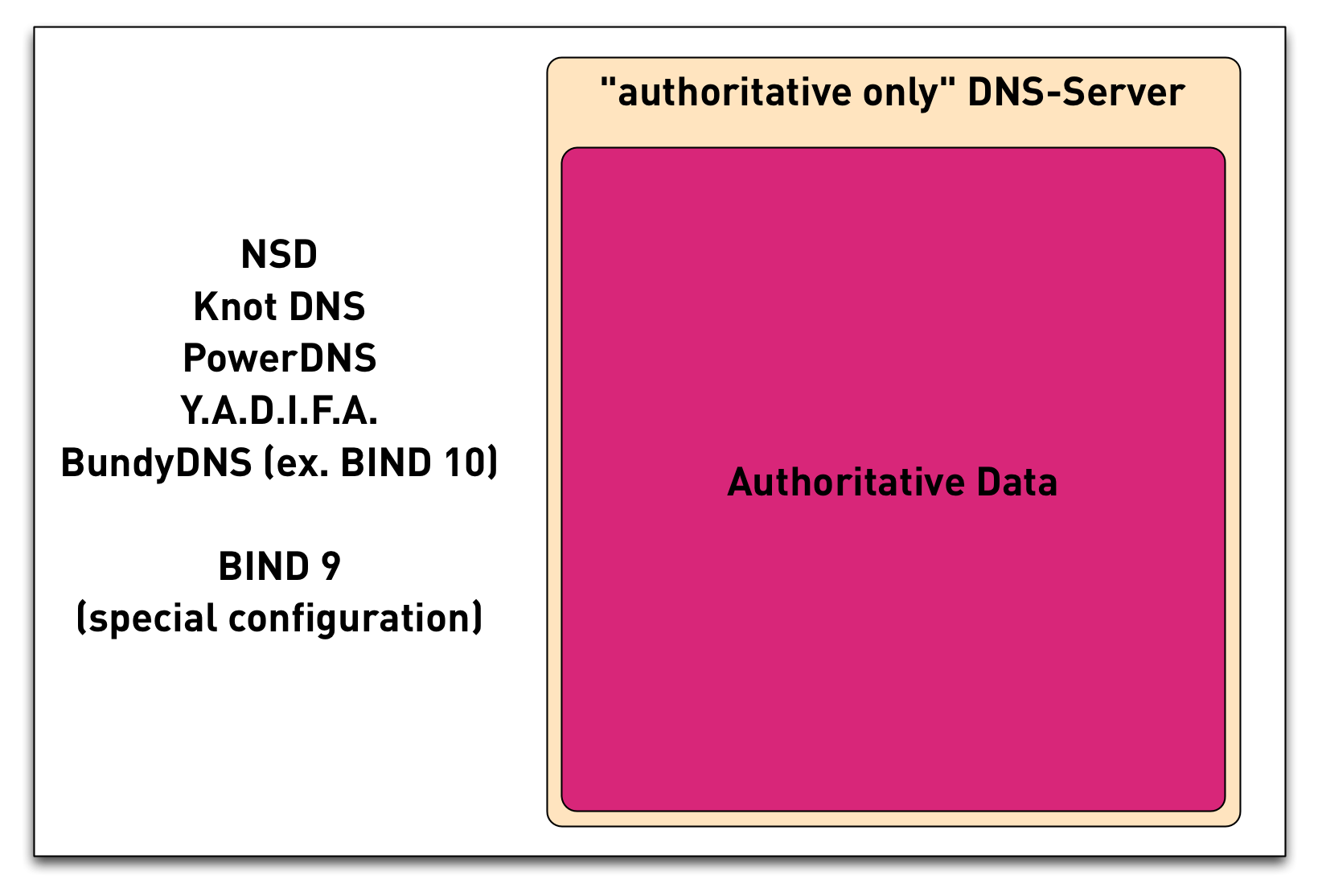

DNS Komponenten - Authoritative Only

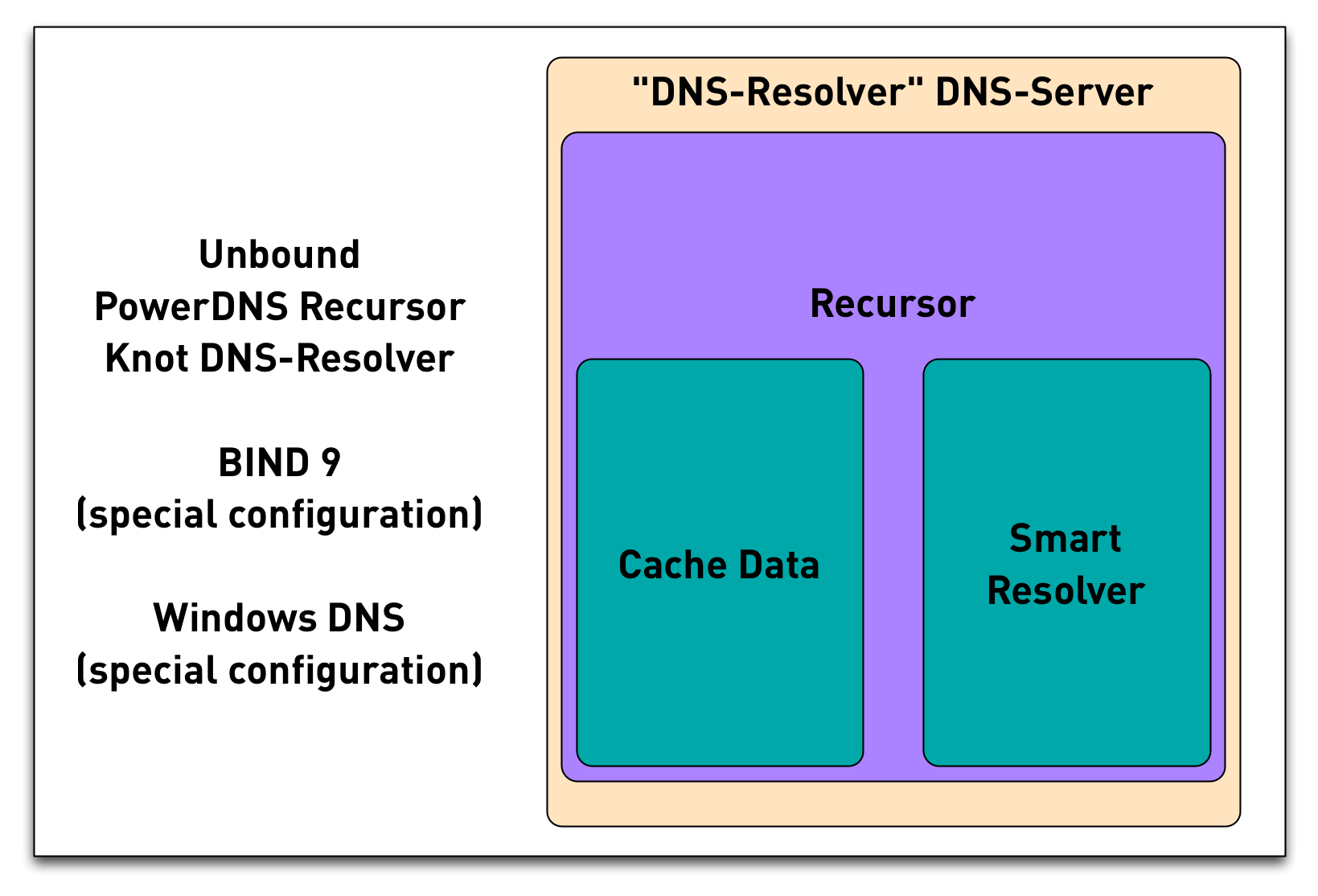

DNS Komponenten - DNS Resolver


DNS Paketformat


DNS Resource Records

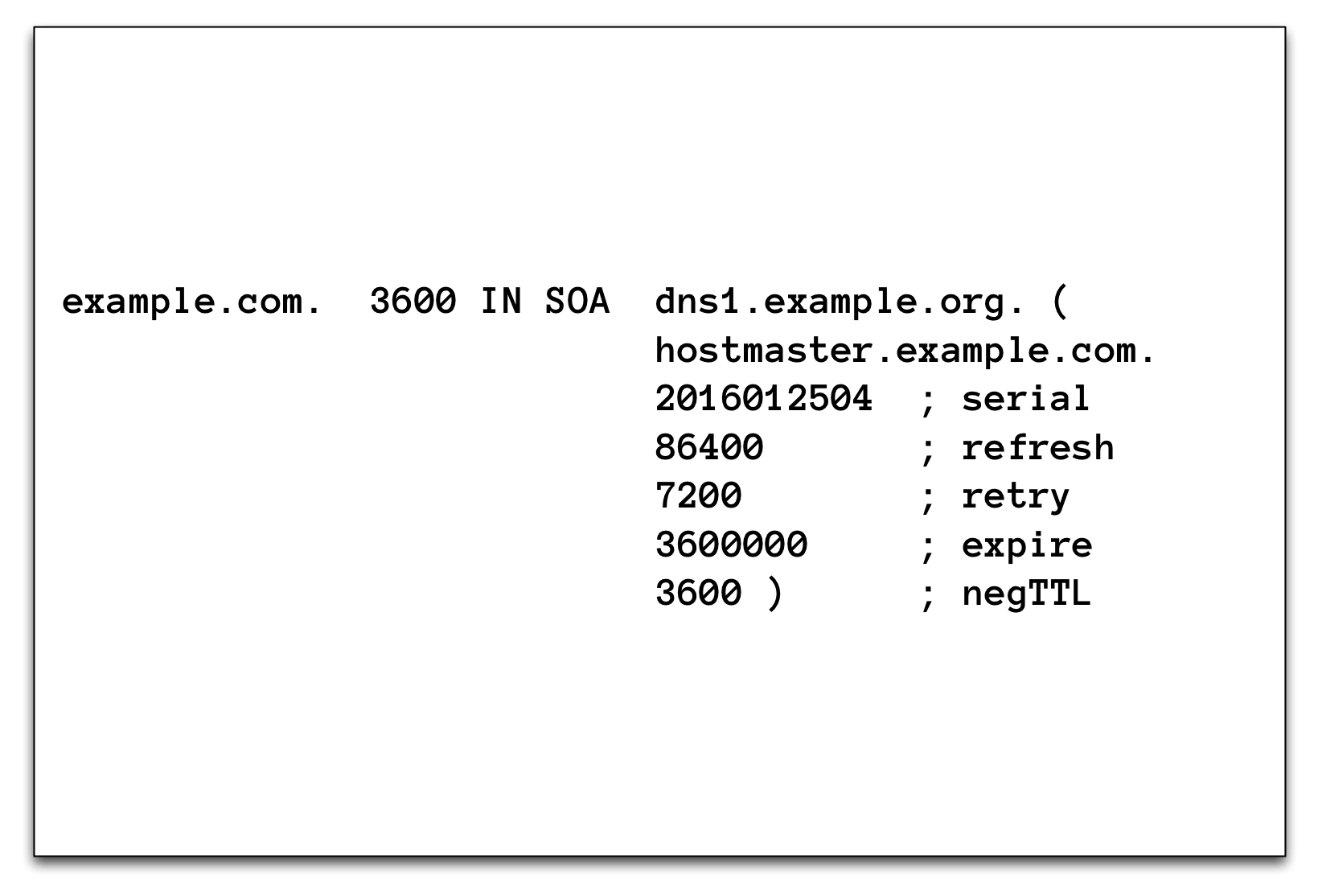

SOA Record


Negatives Caching

  • Der letzte Wert im SOA-Record bestimmt (zusammen mit dem TTL-Wert des SOA-Records, kleinster Wert wird benutzt), wie lange negative DNS-Antworten im Cache gehalten werden
  • Negative DNS-Antworten sind NXDOMAIN und NXRRSET/NODATA
  • Fehlerzustände (SERVFAIL, FORMERR, REFUSED …) werden nicht im DNS-Cache gespeichert

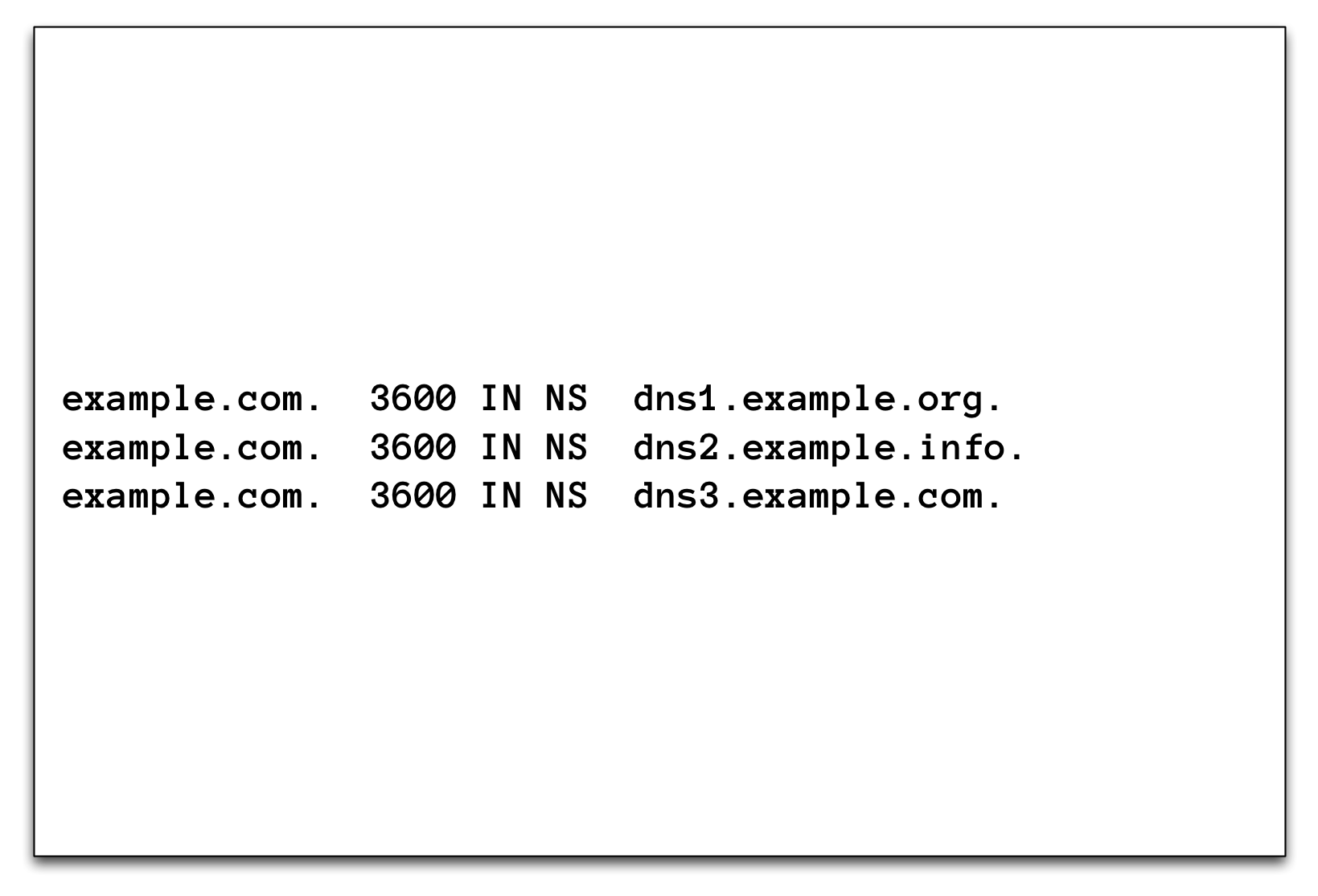

NS-Record


NS-Record

  • NS-Records erzeugen die DNS-Delegation
  • Die NS-Records in der Eltern-Zone müssen mit den NS-Records in der delegierten "Kind" Zone übereinstimmen
  • Liegt der Name eines delegierten DNS-Servers innerhalb der delegierten Zone, so müssen in der Eltern-Zone "Glue-Records" eingefügt werden

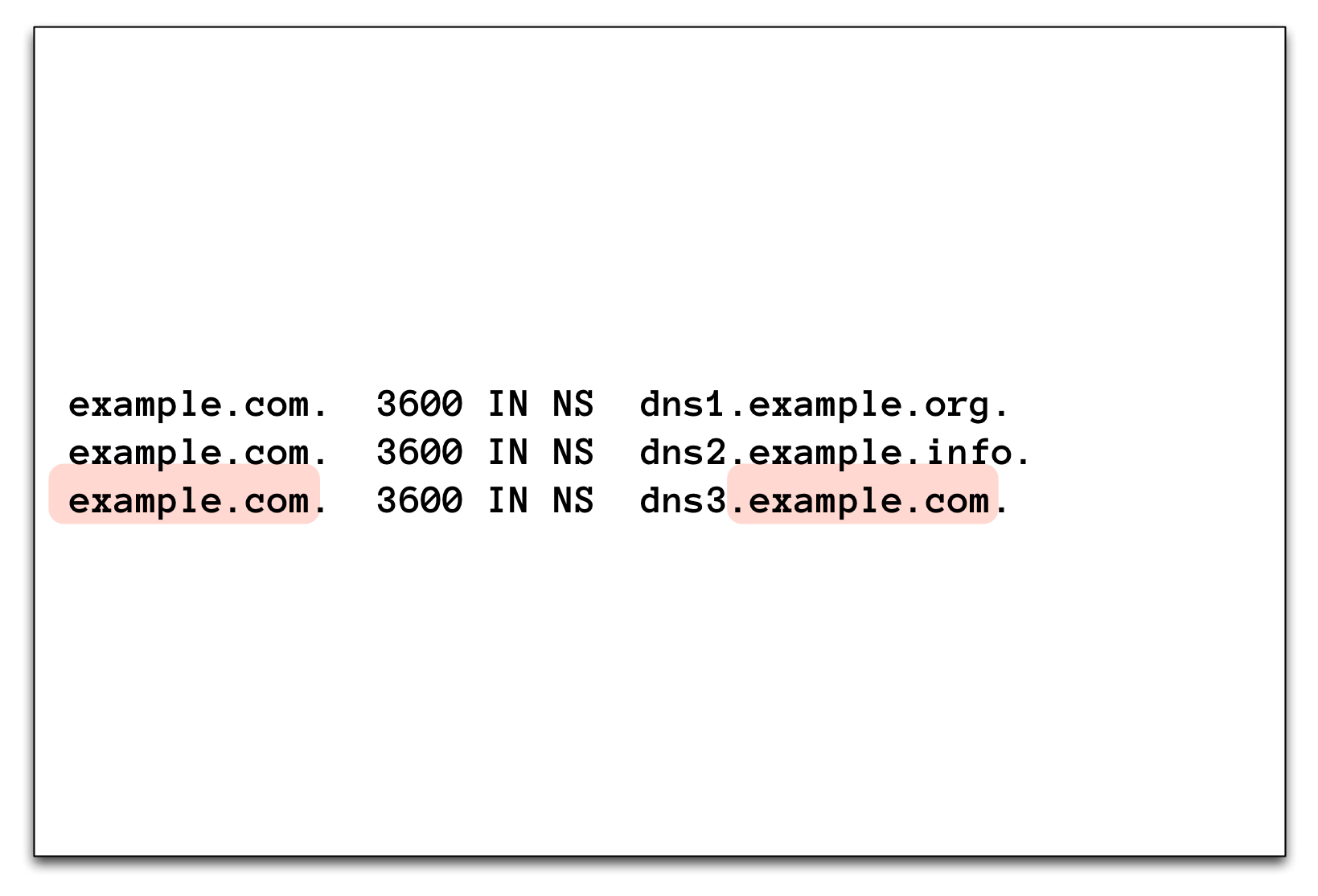

Glue (1)

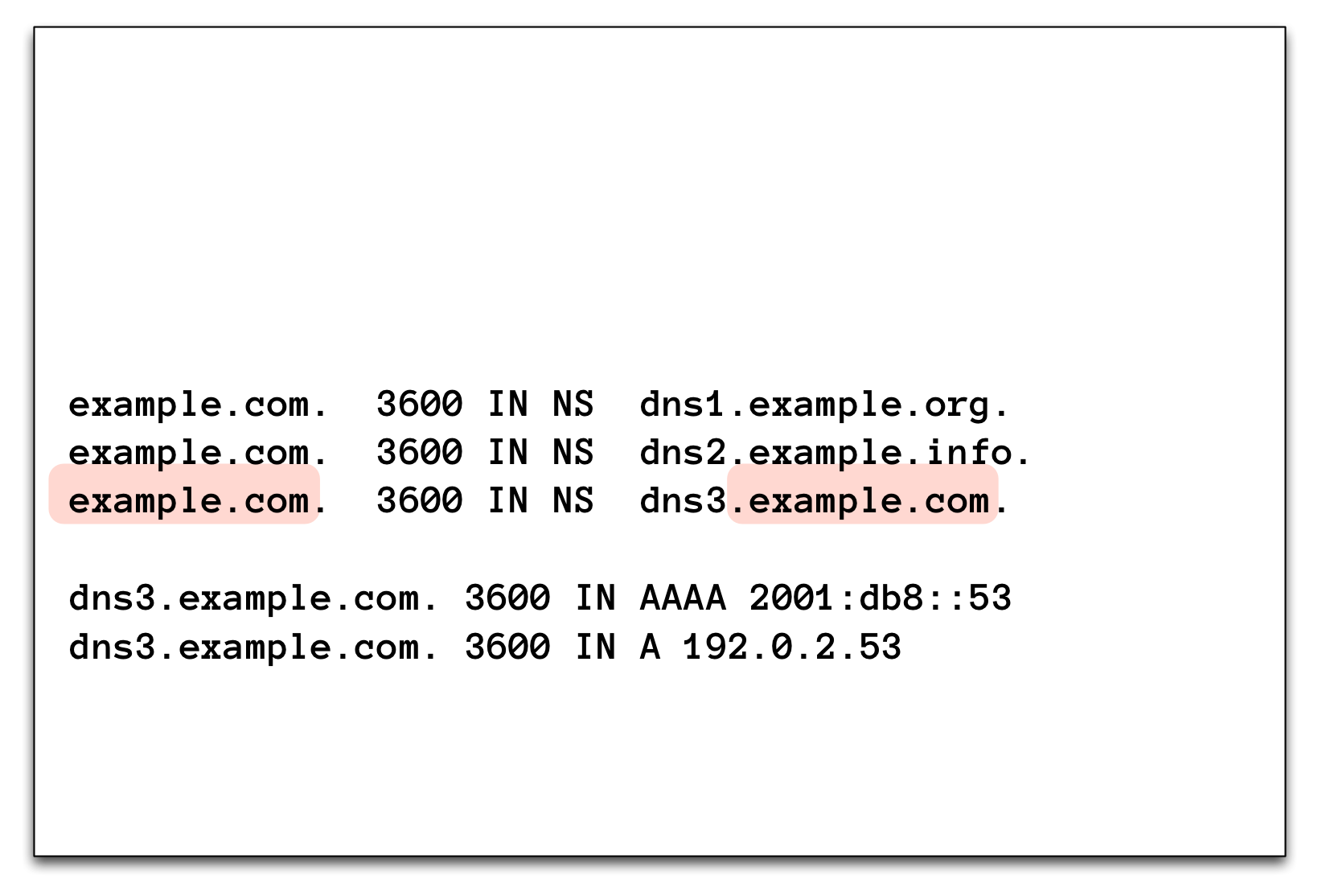

Glue (2)


Ende DNS 1x1 - Fragen?
